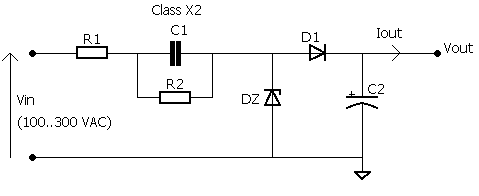

Alimentation à capa-chutrice (simple redressement)

$V_{out}=V_{DZ}-V_F\left(D1\right)\simeq V_{DZ}-0,7V$

Courant de sortie limité à: $I_{out}=\frac{\sqrt{2}{V}_{in\left(rms\right)}-V_{DZ}}{2\sqrt{2}(R_1+{\displaystyle \frac{1}{2\pi .f.C_1}})}$
