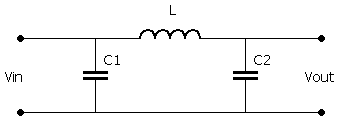

Filtre CEM de mode différentiel (filtre en PI)
L: filtre les courants de mode différentiel
C1, C2: filtrent les tensions de mode différentiel
