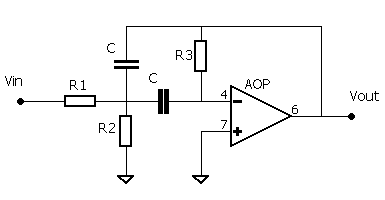

Passe-bande de Rauch (inverseur)

Fonction de transfert: $H(j\omega )=A.\frac{2m.j{\displaystyle \frac{\omega }{{\omega }_0}}}{1+2m.j{\displaystyle \frac{\omega }{{\omega }_0}}+{\left(j{\displaystyle \frac{\omega }{{\omega }_0}}\right)}^2}$

Gain dans la bande passante: $A=-\frac{R_3}{2R_1}$

Fréquence centrale: $f_0=\frac{1}{2\pi .C\sqrt{(R_1\parallel R_2)R_3}}$

Coefficient d'amortissement: $m=\sqrt{\frac{\left(R_1\parallel R_2\right)}{R_3}}$

Largeur de la bande passante: $∆\omega =2m.{\omega }_0=\frac{2}{R_{3}C}$
