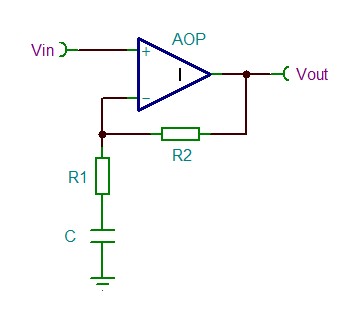

Passe-haut du 1er ordre non-inverseur

Fonction de transfert: $H(j\omega )=\frac{1+j{\displaystyle \frac{\omega }{{\omega }_1}}}{1+j{\displaystyle \frac{\omega }{{\omega }_2}}}$

Fréquence de coupure du passe-haut: $f_1=\frac{1}{2\pi .(R_1+R_2)C}$

Fréquence de coupure du pass-bas: $f_2=\frac{1}{2\pi .R_{1}C}$

Gain quand ω < ω₁: $|H(j\omega )|\stackrel{\omega <{\omega }_1}{\to }1$

Gain quand ω > ω₂: $|H(j\omega )|\stackrel{\omega >{\omega }_2}{\to }\frac{{\omega }_2}{{\omega }_1}=1+\frac{R_2}{R_1}$
